1 概述

盡管我國每年花費巨大的人力物力避 免災難的發生，但仍有駭人聽聞的結構損傷 事故出現在我們眼前，造成的損失巨大。螺 栓軸力在線監測系統是為解決重點緊固件 損傷前，可視化的觀測緊固件的實時軸力， 預警可能發生的災難。 螺栓軸力在線監測系統是蘇州云魯推 出標志性產品，成熟運用在各個行業，水電、 風電、橋梁等。在云平臺即可查看螺栓的實 時軸力與狀態，是未來物聯網螺栓監測系統 的典范產品。螺栓軸力在線監測系統有以下 優勢：

 ◆ 測量精度高   單波測量精度可達 5%以上。

◆ 零損傷   無需對螺栓進行結構破壞，只需選擇螺 栓任意端面安裝傳感器即可。

◆ 操作便捷   系統結構簡單，軟件操作頁面人性化， 安裝后只需輕點客戶端即可查看螺栓軸力。

 ◆ 實時監測預警 可在線實時高速監測被測對象，獲取螺 栓的動載荷，及時發出疲勞或斷裂預警。

2 典型在線監測方案

    2.1 監測系統主要構成

   1）USGNet 應力在線監測模塊

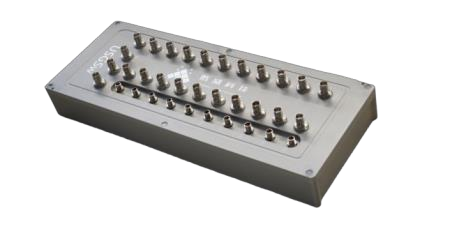

   2）USGSw 通道擴展器

  3）UYates 在線監測軟件

2.2 云服務器系統組網

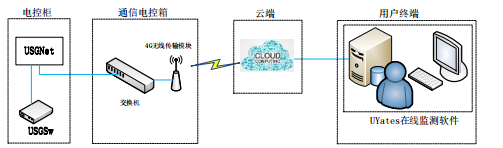

   1）使用 4G 無線傳輸模塊

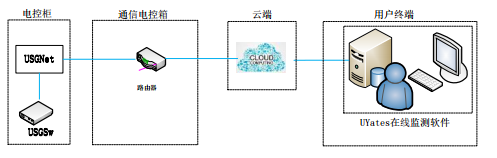

   2）使用有線網絡

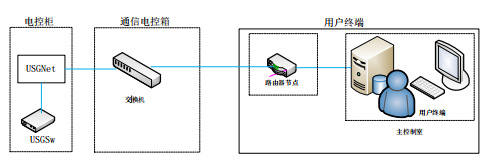

2.3 單機系統組網

3 螺栓管理

   3.1 螺栓安裝

使用超聲微型傳感器貼裝在螺栓端面 （兩端面選擇一個），用磁吸式觸頭進行信 號接收傳遞

            貼片式傳感器                                    磁吸式觸頭

安裝時，將超聲波探頭用專用結構膠粘 UYates在線監測軟件4G無線傳輸模塊 用戶終端 USGSw 電控柜 USGNet 通信電控箱 云端 交換機 UYates在線監測軟件 云端 用戶終端 USGSw 電控柜 USGNet 通信電控箱 路由器12 貼至螺栓表面，磁吸式觸頭吸附在探頭上即 可。溫度傳感器使用 PT100 磁吸式傳感器吸 附至螺栓表面即可，溫度傳感器用于溫度補 償。

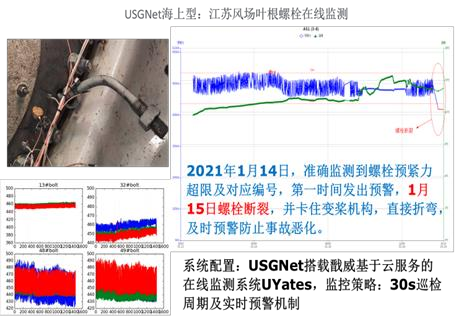

4 典型案例
