1 產品介紹

面向工業級在線或離線超聲應力或螺栓預緊力 測量設備集成高性能專屬模塊，可應用于螺栓預緊力 監測、管道應力監測、鋼結構橋梁及建筑應力監測等。 USGNet 部署了 TCP/IP 協議棧和網絡接口，具備接入 網絡能力，是軸力遠程在線監測的“利器”。USGNet 充分考慮了用戶集成的便捷性、二次開發周期和成本， 在接口和多通道組合監測方面都做了極大的優化，用 戶只需接入探頭線纜、和網線，就可實現螺栓軸力的 監測。 USGNet 還提供了功能豐富的二次開發工具包， 可自主開發應用軟件。支持通道擴展，在合適的距離 范圍內，單臺 USGNet 理論上可外接 USGSw 擴展至 255 個通道。 USGNet 作為工業級在線監測模塊，有以下特點： 模塊化設計，具備快速集成能力，可大大縮小設 備的開發和生產周期，低成本解決多通道監測需求； 優良的抗干擾能力和可靠性，擁有出色的信噪比； 豐富的二次開發包支持用戶自定義監測功能。

2 產品功能

主要功能有應力監測、螺栓預緊力監測等。

3 性能指標

1）時域分辨率：1.25ns

2）測量精度：2.5Kσ（聲彈系數）

3）測量誤差：3%以內

4）傳感器接口：1 組，支持一發一收、自發 自收兩種模式

5）網口：1 個以太網接口，千兆網、百兆網 兩種可選

6）串口：RS485，用于板卡測試、通道切換 和故障診斷

7）電源：12-24vDc

8）二次開發包：API、動態庫（C#、Java 語 言），其他開發語言可定制

9）防護等級：IP65

10）工作溫度：-40-70℃

11）相對濕度：95%

12）大氣壓強：70KPa-101KPa，35℃ 13）抗振等級：Ⅰ級

4 應用案例

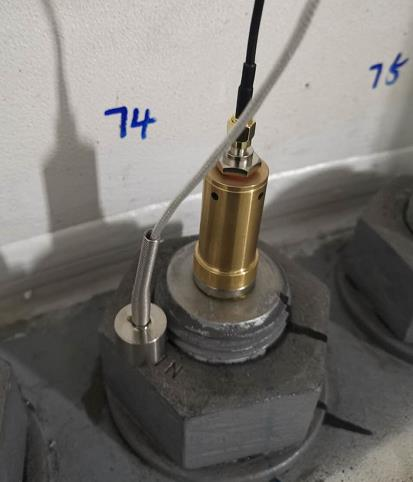

內蒙風場塔筒螺栓在線監測

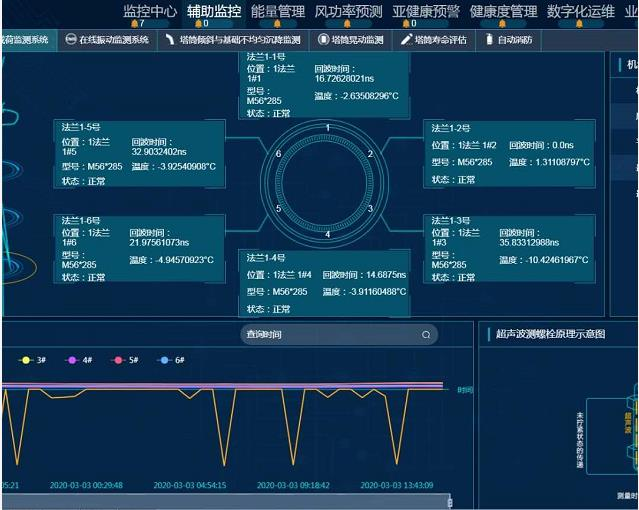

塔筒每層部署測點8個，共三 層，監控策略為定時巡檢模式。 用戶基于USGNet二次開發包 進行二次開發，將監測結果接 入自主的監控系統

內蒙風場塔筒螺栓 在線監測
