在風電行業，螺栓連接是風力發電機組裝配中的重要裝配方式，目前很多起風機坍塌的 事故是連接螺栓失效造成的。螺栓失效（斷裂）的主要因素包括：不合適的軸力和疲勞。其 中，未達到規定的軸力往往會加速螺栓疲勞失效。而“合適的軸力”主要由緊固施工工藝和 定期巡檢保證的。盡管傳統的扭矩扳手自身扭矩計量準確，但作用在螺栓連接上的有效力矩 因關聯影響因素較多往往不能真實反映螺栓的軸力。 針對螺栓預緊力測量，蘇州云魯推出了兩款產品：螺栓軸力在線監測模塊（USGNet) 和 便攜式螺栓軸力測量?jī)x（USGBolt）。 目標監測對象為螺栓軸力。螺栓服役場景：風電塔筒及葉片連接。其中，塔筒有 4 段， 每段裝一圈螺栓連接；輪轂與葉片連接，共三處螺栓。螺栓規格有 M36、M42、M48、M56 和 M64。 USGNet 是整個監測系統的核心模塊，通過網口與網絡服務器建立連接，主要用于激發 和接收超聲波，并計算螺栓軸力向網絡終端傳輸結果；USGSw 用于通道切換和螺栓溫度采 集，采集溫度的目的是測量誤差補償。USGNet 和 USGSw 之間采用 RS485 進行通信，USGNet 的超聲收發接口與 USGSw 的通道輸入端連接，USGSw 有 8 個通道用于超聲信號采集切換， 每個通道對應一路螺栓實時溫度采集輸入，USGSw 之間可使用“菊花鏈”進行串接，是的通 道擴展非常便捷。

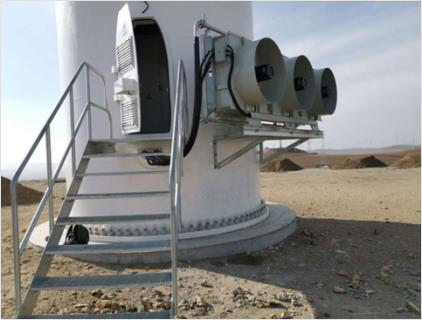

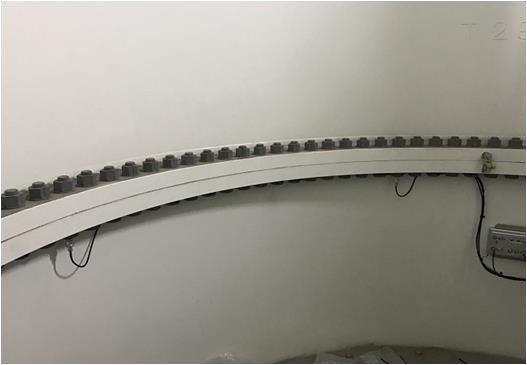

風電塔筒螺栓軸力監測

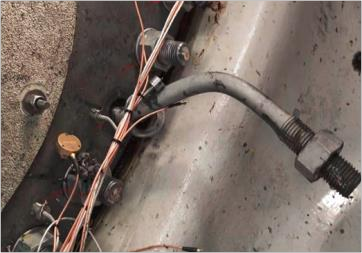

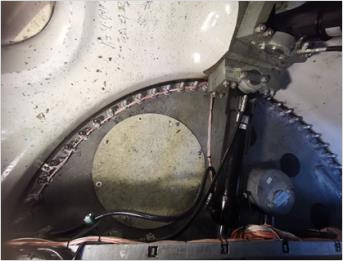

風電葉根螺栓軸力監測

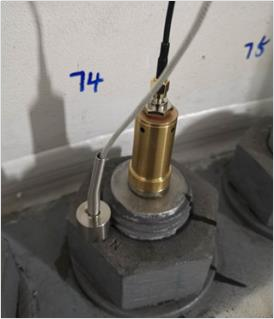

風電塔筒螺栓軸力監測主要使用的核心部件為： 螺栓軸力測量模塊 USGNet、通道擴展器 USGSw、超聲 傳感器 UGB_A2.5PB14、溫度傳感器 WZP-CT。塔筒每 層部署測點 8 個，共三層，監控策略為定時巡檢模 式。用戶基于 USGNet 二次開發包進行二次開發，將監 測結果接入自主的監控系統

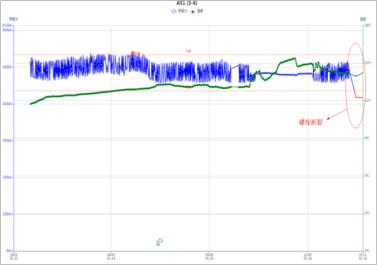

系統配置：USGNet 搭載云魯基于云服務的在線 監測系統 UYates，監控策略：30s 巡檢周期及實時 預警機制。2021 年 1 月 14 日，準確監測到螺栓預 緊力超限及對應編號，第一時間發出預警，1 月 15 日螺栓斷裂，并卡住變槳機構，直接折彎，及時預 警防止事故惡化。
