1 焊接應力檢測

由于油氣管道的焊接是封閉的環焊縫焊接,焊后 由于拘束力而使殘余應力值相對較高,尤其是殘余拉 應力,是焊縫產生裂紋從而發生斷裂的主要原因。金屬 組織受熱影響的變化是產生焊接殘余應力的主要原 因。不同焊接的焊接工藝會有不同的殘余應力，如何 減小焊接殘余應力對結構的影響一直是國內外許多 學者致力于研究的問題。如何精確檢測焊接后的殘余 應力值是研究的首要難題。云魯自主研發的超聲應力 儀致力解決殘余應力檢測難題。

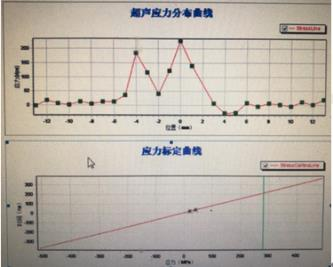

在上圖中，靠近焊縫的區域殘余應力愈大，遠離 焊縫點則殘余應力較小，在焊縫橫截面內，沿焊縫兩 側的整體應力分布成“雙峰”狀，這是較為典型的焊接 應力分布圖。

2 管道應力在線實時監測與預警系統

管道應力在線實時監測與預警系統主要用于實現 管道應力實時監測及分析處理與預警。該系統核心設 備是 USGNet 模塊，部署了 TCP/IP協議棧和網絡接口， 具備接入網絡能力，是遠程在線監測和預警的“利器”。

超聲波探頭固定于在役管道外表面，探頭線纜連 接至現場控制柜內的 USGNet，USGNet 可實時將監測 結果上傳至云服務器，用戶通過 UYates 人機交互界面 可訪問任意測點的監測結果。

3 應用案例

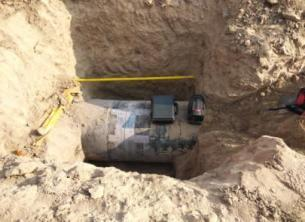

西氣東輸二線管道工程九江段管道應力檢測

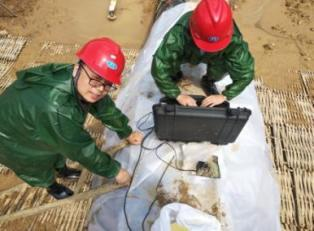

管道受土方位移影響導致管子變形泄露。使用 超聲法對管道應力進行檢測評價，確定應力集中區域。

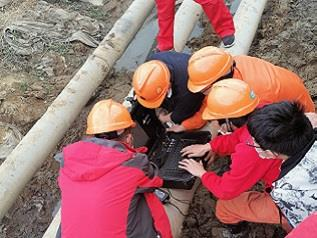

冀寧聯絡線輸氣管道工程應力檢測

管道局部應力集中區進行定量應力評測。

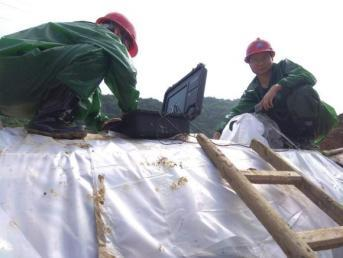

中緬天然氣管道工程應力檢測

管道變形應力檢測評測

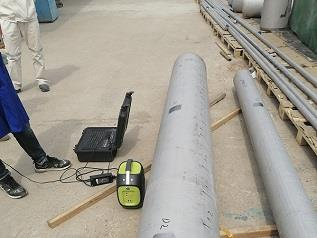

富縣天然氣管道應力測試

使用USG超聲應力儀對天然氣管道進行應力評測
